目錄

一、設備介紹

二、設備原理及工作流程

三、安裝要求及安裝步驟

四、安裝示意圖

五、設備調試運行操作

六、再生程序設置

七、保養及維護

八、故障提示及排除方法

九、設備使用常見問題解答



一、產品概述/介紹

全自動軟化水設備又叫全自動軟水器，主要用于鍋爐、空調系統及生活用水除硬度（鈣Ca2+、鎂Mg2+離子），防止凈水設備及管路結垢和人體鈣鎂離子過多吸收，引發結石等疾病危害。

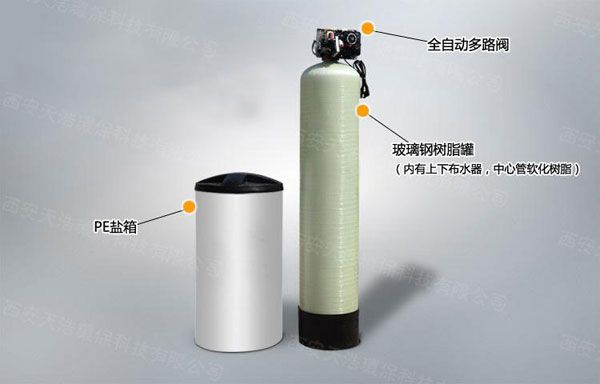

設備主要由控制器、離子交換罐和鹽罐構成。控制采用頂部多向閥和控制器集中控制。罐體可根據用戶的需求使用玻璃鋼、碳鋼襯塑或不銹鋼材質。



二、設備原理及工作流程

設備工作原理：

水體硬度高，主要是由于水中鈣（Ca2+）、鎂(Mg2+)陽離子過多造成的，因此去除水體中的鈣鎂離子是關鍵。軟化水設備通過離子交換樹脂（食品級）中的鈉離子交換硬水中的鈣、鎂離子，從而減少了水質硬度。

原水通過樹脂層時，水中的鈣、鎂離子與樹脂內的鈉離子發生置換，樹脂吸附了鈣、鎂離子，而鈉離子進入水中，此時的流出的水就是去掉了硬度離子的軟化水。隨著樹脂中Na+被全部置換失去交換功能，此時必須使用Nacl溶液對樹脂進行再生，將樹脂吸附的Ca2+、Mg2+置換，樹脂重新吸附鈉離子，恢復軟化交換能力。

設備工作流程：

設備工作流程主要包括：產水、反洗、吸鹽、置換、進水五個過程。

1、產水

原水在一定的壓力下，流經離子交換樹脂層，樹脂中的Na+離子與水中的Ca2+、Mg2+、Fe2+等陽離子進行離子交換，達到去除鈣鎂離子的要求。

2、反洗

樹脂失效后，再生之前會用水自下而上的進行反洗，使壓緊的樹脂層松動，利于樹脂顆粒與再生液充分接觸；同時清除樹脂表層懸浮物，一些破碎的樹脂顆粒也可以隨著反洗水排出，降低交換器的水流阻力，這反洗過程大約持續10分鐘左右。

3、吸鹽

再生液流經樹脂層使其還原再生，恢復原有的交換能力；

再生液進完后，使用與再生液流速相當的清水進行清洗，目的是不使清水與交換器及樹脂層中殘留再生交換鹽液產生混合，這個過程是50分鐘左右。

4、置換

此過程也叫正洗，是清除樹脂層中殘留再生液過程，時間大約20分鐘左右。

5、鹽箱進水

向鹽箱注入溶解再生所需鹽耗量的水，通常1加侖（3.78升）水可溶解3磅（1.36Kg）左右。



三、安裝要求及安裝步驟

安裝要求：

進水口工作壓力：0.2Mpa-0.6Mpa（進水壓力不滿足要求，可使用增壓水泵。壓力過高，安裝減壓閥進行控制）

進水溫度：5-45℃

工作溫度：2℃-50℃

出水硬度：≤0.03mmoI/L

布置形式：單罐或多罐并聯

再生方式：順流再生或逆流再生

操作程序：自動程序控制

使用樹脂：陽離子交換樹脂

電源：交流200V/50Hz

平臺：安裝在牢固的平臺，有暢通下水，并留有足夠的操作和維修空間。



安裝步驟：

一、罐體安裝

1、先將樹脂罐，鹽罐就位于堅實的基礎上,并保證罐體水平。

2、把下布水器牢固安裝在中心管底端，插入到樹脂罐中央，在中心管上端低于罐口0.5mm處截斷并導角，然后用膠帶封住中心管口，以防樹脂漏入。



二、控制器安裝與樹脂裝填

1、裝填前應將升降管（帶下布水器）放入樹脂罐中央低于罐口0.5mm處截斷并導角（此時應用膠帶封住升降管口，防止樹脂進入升降管）。

2、將樹脂沿升降管周圍空隙投入樹脂罐，并使之在罐底鋪平。

3、將處理好的樹脂按照規定的裝填量沿升降管周圍投入樹脂罐。

4、上述操作應使升降管始終保持在樹脂罐口的中央位置。

5、取下升降管的封口膠帶。

6、安裝上布水器后，將控制器承插口對正升降管，小心地沿順時針方向轉動控制閥，（安裝控制閥過程中，一定要確保升降管插入閥體）直至控制閥旋緊在罐體接口上。



三、管道連接

1、按照控制器口徑連接進出水管。

2、進出水管應裝有手動閥門，進出水管之間應裝有旁通閥，出水管節門前應安裝有取樣閥，進水管建議安裝Y型過濾器；防止管道內污物堵塞閥體造成設備無法正常運行。在多個系統并聯時注意進出水管路的同程。

3、盡量縮短排水管的連接長度，減少彎度，控制閥距排水溝距離不超過6米。

4、排水管與排水道連接時，必須使排水管與排水道的水面距離保持一定的空間，防止污水可能被虹吸返回軟水器。

5、排水管道中不得安裝各類閥門；

6、鹽水管連接一定要保持良好的密封性，否則會影響軟水器的再生效果。

7、各種管道都必須設獨立支架，不允許將管道的重力、應力傳給控制閥。



四、電氣連接

1、控制器的電氣參數應與電源一致。

2、將插頭插入與之相配的插座。

3、電源插座不應受附近開關的控制。

4、電源遠離潮濕或水源，防止導電短路。



四、設備安裝示意圖



五、設備調試運行操作

1、慢地打開進水閥門至1/4開啟處（閥門開啟過快樹脂將會流失），可以聽到空氣從排水管排出的聲音；

2、空氣排凈后，開啟全部進水閥；

3、用桶或水管向儲鹽罐內加水（僅在設備投入運行時操作），注意必須用大粒鹽,并保證固體鹽高于鹽水液面。

4、接通電源，旋轉手動再生旋鈕，啟動一次再生。

5、自動再生完成后，從取樣口取水樣進行檢測，合格后即可投入使用。



六、再生程序設置

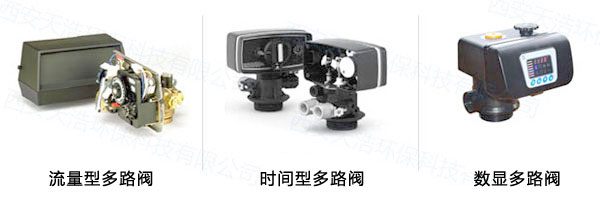

再生控制閥有時間控制型、流量控制型。

時間控制：根據小時產量和周期制水量來設定再生周期，一般適合于用水量比較穩定的場合。

流量控制：根據周期制水量來啟動再生程序，運行時由專用流量計統計產水量，當總產水量達到設定的周期制水量時，控制器啟動再生程序進行自動再生。

1、時間再生控制器

再生時間設定方法：首先按下控制器左側的紅色時間按鈕，使其與24小時齒輪松開，即可調整24小時齒輪，直到當前時間與時間箭頭對齊。



2、流量再生控制器

流量再生控制器周期產水量的設定方法：拔出流量軟軸線，壓住流量外盤，提起流量刻度盤，按所需要設定的周期產水量對準面板上的小白點，松手使齒輪嚙合。然后用手轉動流量盤，使其設定的周期產水量與面板上的流量指示箭頭對齊，再插上流量軟軸線即可。



3、手動啟動再生程序方法：

當出水硬度超標時，也可手動順時針方向旋轉手動再生輪，軟水器則啟動再生程序，并將按照設定工作步驟完成一個再生循環，直至返回工作狀態，同時在手動再生輪缺口處顯示每一工作步驟名稱。



七、保養及維護

維護保養：

1、保證供電電壓、電流穩定，防止電控多路閥受潮和水浸，避免電子元器件損毀。

2、定期向鹽箱內加高純度的無碘精鹽（嚴禁使用碘鹽），保證鹽箱內食鹽溶液處于飽和狀態。加鹽時要防止鹽閥及吸鹽管堵塞，定期清理鹽箱底部雜質。

3、定期檢查射流器及吸鹽管路的氣密性，防止漏氣。

4、每年對設備徹底拆卸清理一次，清除上下布水器及石英砂墊層內的雜質，對老化嚴重的樹脂進行更換。



停用維護：

設備長期停用前，應對樹脂進行一次充分再生，將樹脂轉換成鈉型進行濕法保養。

*夏季-每月至少對設備進行一次以上沖洗，防止內部滋生細菌使樹脂發霉、結塊。

*冬季-做好設備防凍，防止樹脂內水分因凍結造成樹脂脹裂破碎。



八、故障提示及排除方法

故障一：再生時間不工作?

原因分析：

1、控制器不能控制電機旋轉

A、電源適配器損壞（顯示屏無顯示）。如有同類型的電源，可用其它電源進行測試；

B、電機與主板的連接線短路。如安裝時有水浸入控制板或閥芯漏水，可能會出現這種原因。

C、主板損壞。不能控制電機旋轉。

D、電機損壞。主要由閥芯漏水造成。



2、再生時間設置不合理

程序顯示再生時間或流量未到，但實際出水不合格。

A、時間型，再生時間設置不正確，超過系統的***大制水周期。如本應2天再生一次的，設為20天再生一次。

B、流量型，流量不向下減，流量計損壞，無瞬時流量。

主要原因有：

①葉輪被異物卡住或吸住鐵物質，不能旋轉。

②流量計線損壞或流量計插口與主板松動。

③F74一體式流量型控制閥葉輪偏心，轉動不暢。

④主控板故障。



3、電機不能帶動閥芯轉動，即電機轉動閥芯不轉

A、電機小齒輪損壞。導致電機不能帶動閥芯上的終端大齒輪旋轉。

B、對帶手動手輪的閥門，如F63、F67、F68，中間傳動裝置與電機齒輪或終端大齒輪打滑。

C、閥芯被異物卡住，電機帶不動。

D、電機齒輪與閥芯上的終端大齒輪間被異物卡住。



4、設備不運行

A、主要是流量型軟化閥，運行流量設為0。

B、自動過濾閥中的F-00設為F-01或更大值。

C、定位板霍爾元件損壞。



九、設備使用常見問題解答

1、鹽箱沒鹽，對軟水器運行是否產生損害？

答：沒有鹽對設備本身不會造成傷害，只不過不能進行樹脂軟化水再生，軟水器用完一段時間后樹脂表面吸附的鈣鎂離子會飽和，如果不用鹽進行再生，樹脂就失去吸附能力（無法吸附鈣鎂離子），出水就不是軟化后的水了。全自動控制的設備沒鹽了加鹽就可以，半自動控制的加鹽后手調再生就可以了。



2、設備能不能用普通食用鹽？

答：設備用鹽必須是軟水器專用鹽，即軟水鹽，又名離子交換樹脂再生劑。是一種經過特殊配方配制，純度高達99.5%鹽類。一般家用鹽味食用碘鹽，碘對樹脂顆粒的表面有很強的穿透力，長期使用會使強酸型樹脂的表面強度、硬度、機械強度、體積膨脹強度、圓曲率降低，樹脂容易破碎，交換能力下降。



3、樹脂再生鹽箱需要定期做清理嗎？

答：一般全自動軟水器都帶自動清洗功能，分體機的話需要手動清洗，***直接的辦法是查看鹽箱內是否有異物或比較臟，再決定是否清洗。



4、產生鹽橋怎么辦？

答：鹽箱中形成鹽橋通常是由于濕度太高或用錯鹽造成的。如出現鹽橋現象，可以使用工具（小棍）將鹽橋戳碎即可。切勿敲打鹽箱外壁清除鹽橋，以免損壞機器。



5、如何判斷加鹽時機？

答：用樹脂離子交換的原理置換出原水中的鈣鎂離子，因此能顯著減少水中鈣鎂離子含量，從根本上軟化水質，但需要加鹽來讓樹脂置換能力再生。不同機型加鹽的時間不太一樣，具體看鹽箱鹽量，沒鹽了就可以加，一般加到鹽箱2/3處即可。
